LE PROJET
LE PROJET

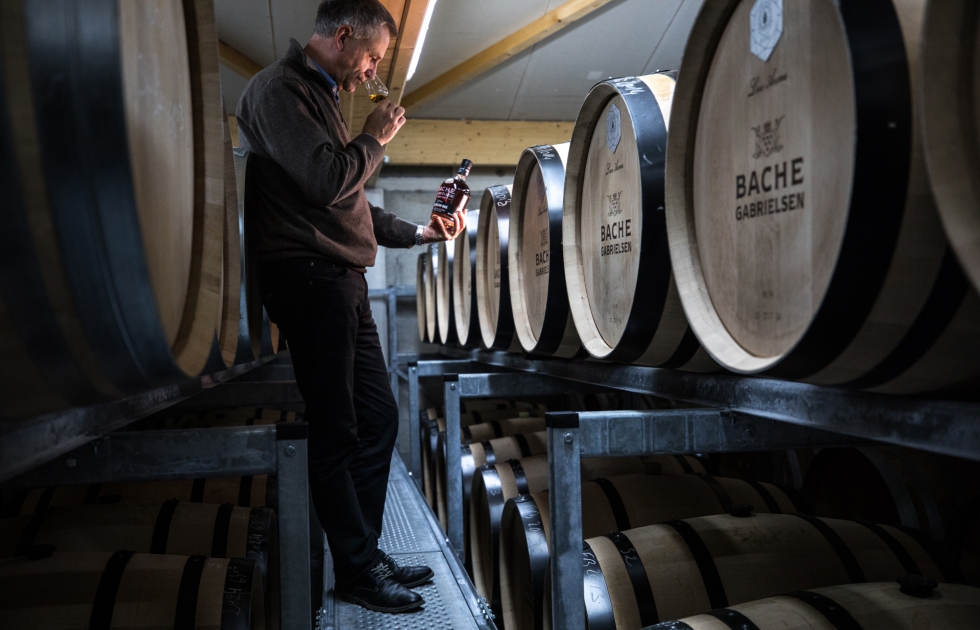

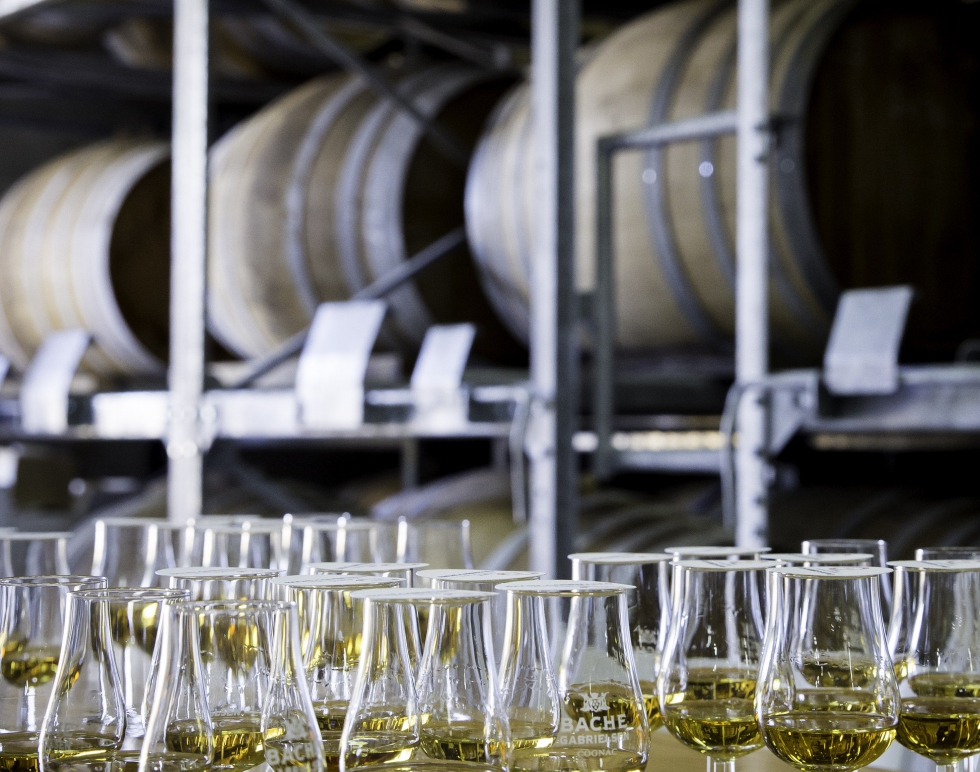

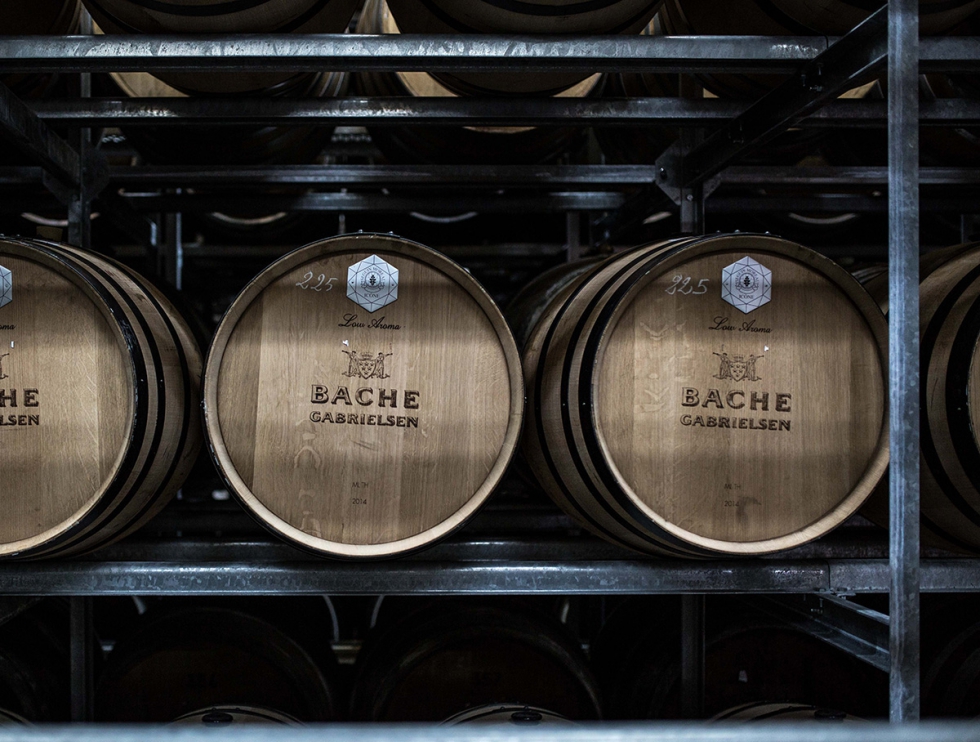

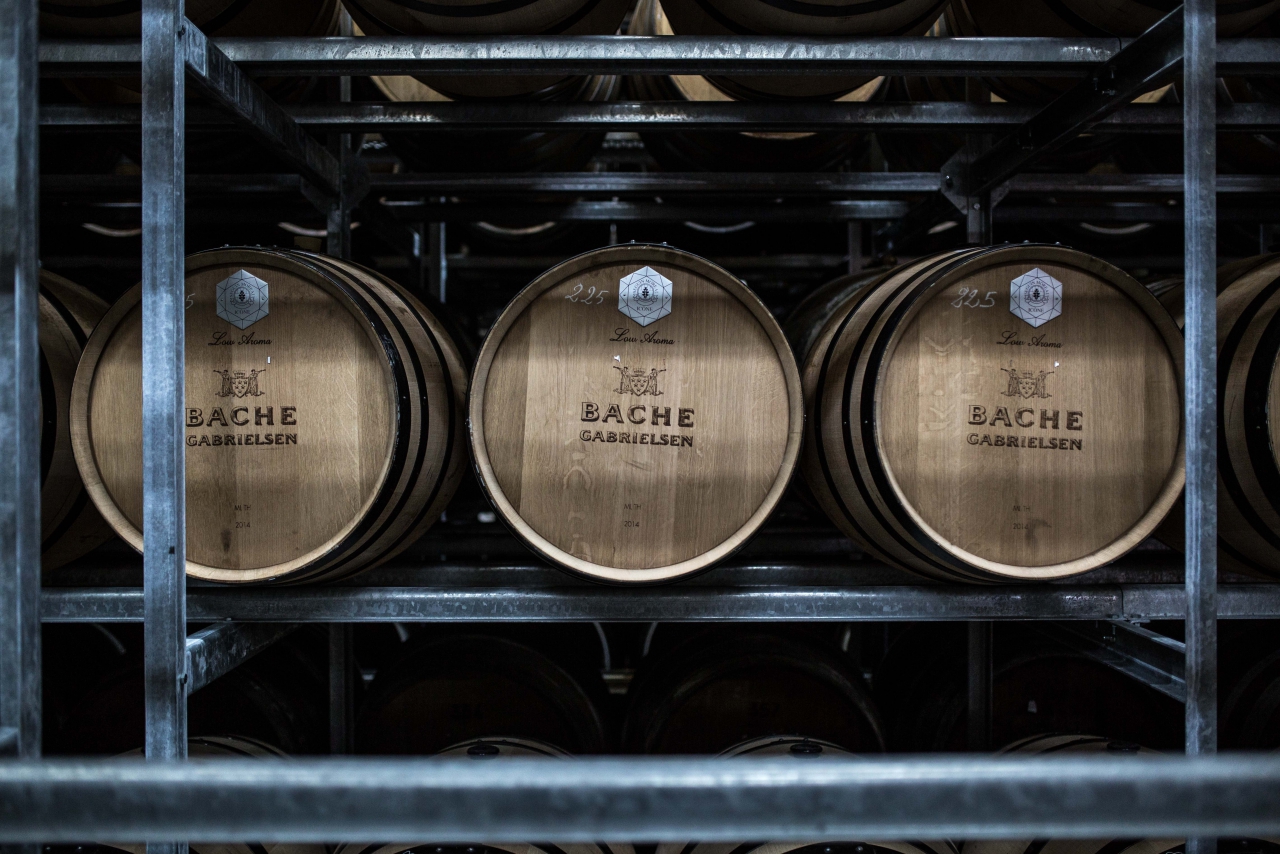

- Bâtiment neuf pour stockage de 1296 barrique de 400 litres
- Bâtiment neuf
- Barriques de 400 litres
- Racks posé sur dalle béton en pente vers exutoires, allée centrale surélevée
- 4 niveaux de stockage
- 3 niveaux de passerelles de circulation
- Structures en acier galvanisé à chaud
- Rails de roulage des barriques profilés
- Portillons de sécurité en bout de passerelles
- Arrêts de fûts sécurisés en façade de rime
- Boulonnerie acier zingué classe 8.8
- Numérotation des rimes
- Echelle d’accès aux normes
REMARQUES
REMARQUES
L’épaisseur de zinc pour le procédé de galvanisation à chaud par immersion suivant la norme NF EN ISO 1461 (immersion des pièces en acier dans un bain de zinc en fusion) est de 55 à 85 µm en moyenne.
Lire plusHYPOTHESES DE CALCUL
HYPOTHESES DE CALCUL
La structure des racks est calculée suivant les règles EURO-CODE 3 et tient compte des recommandations de calcul des rayonnages de la norme NF-EN 15512 (système de stockage statique en acier) :
Les efforts horizontaux sont égaux aux exigences de la norme NF-EN 15512.
L'ensemble des calculs est réalisé sur le logiciel ROBOBAT, reconnu par l'AFNOR, utilisé par les organismes de contrôle.
